Як встановити вінчестер

Як встановити вінчестер

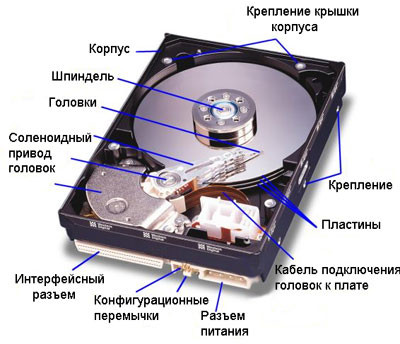

Перш ніж розбиратися, як встановити вінчестер (жорсткий диск) давайте згадаємо, що ми з Вами вже обговорювали цю тему в статті, присвяченій жорсткого диска комп'ютера. Нагадали собі? Відмінно! Тоді розбираємося далі, як же встановлювати вінчестер.

Установка вінчестера - не складна процедура. Насамперед слід пам'ятати що, як і інші комп'ютерні комплектуючі, вінчестера різних поколінь мають різні фізичні стандарти підключення. Різні роз'єми.

Найпоширенішими нині є стандарти IDE» (застарілий, але все ще масово використовується) і стандарт «SATA» (різні версії). Кожен з цих типів вінчестерів має свої специфічні виходи і спеціальні кабелі («шлейфи») для передачі даних.

Давайте подивимося, як встановити вінчестер «SATA». На фото нижче - типовий представник цього сімейства жорстких дисків. На зображенні обведені роз'єми живлення (більший) і роз'єм підключення кабелю передачі даних (менший).

Жорсткий диск SATA

Сам же кабель передачі даних для цього типу пристроїв виглядає наступним чином:

SATA кабель даних - шлейф

У жорстких вінчестерів стандарту IDE» кабелі передачі даних і роз'єми живлення самого вінчестера виглядають по іншому. Дивимося на малюнок нижче. Роз'єм кабелю даних (більший) і харчування (менший).

IDE роз'єм жорсткого диска

Відповідно, кабель передачі даних ("шлейф") для такого типу жорстких вінчестерів буде виглядати ось так:

ATA шнур даних - шлейф

При установці «IDE диска зверніть увагу на положення "ключів" (вони позначені на скріншоті вище) на "шлейфі" і материнській платі. Ці виступи на кабелі служать для того, щоб його не можна було підключити неправильно. Так що уважно підключайте! Не йде? - Не натискайте сильніше, а ще раз переконаєтеся в тому, що підключаєте кабель правильної стороною і тоді установка вінчестера Вами пройде без погнутих контактних штирків і витрачених нервових клітин:)

Тепер давайте подивимося, як встановити вінчестер з боку самої материнської плати. Вінчестери застарілого стандарту підключаються до відповідних роз'ємів («IDE» каналах). На одному каналі" не може бути підключено більше двох IDE пристроїв (наприклад: два жорстких диска або - один і DVD-ROM).

На рисунку ми бачимо ці самі «IDE» канали (контролери) на материнській платі: первинний - "синій" івторинний - "чорний". Вони також називаються «Primary» і «Secondary». Зверніть увагу на отвору посередині обох роз'ємів. Вони точно збігаються з виступами "ключів" на кабелі передачі даних і забезпечують правильне підключення пристрою.

IDE роз'єми і Master Slave

Як ми вже знаємо, підключення вінчестерів стандарту «SATA відбувається за допомогою кабелю передачі даних.

Диск підключається до безпідставного гнізда «SATA» контролер на материнській платі. SATA коннекторТреба відзначити, що існують декілька стандартів SATA: «SATA1» «SATA2» і «SATA3». Вони відрізняються швидкістю передачі даних, але повністю сумісні між собою логічно і на рівні фізичного підключення.

Харчування як на «IDE», так і на «SATA диски подається безпосередньо з блоку живлення комп'ютера. На «IDE диски воно надходить через, так звані, connectors «Molex» (на фотографії нижче вони - праворуч), а для стандарту «SATA» є свій роз'єм (на фото - ліворуч).



Зверніть увагу, що харчування «SATA» може спочатку присутні в наборі роз'ємів безпосередньо на самому блоці живлення комп'ютера, а може і приєднуватися до нього через спеціальний перехідник живлення «IDE»-«SATA» (на малюнку вище - зліва). Тут вже все залежить від конструктиву блоку живлення.

Вінчестер встановлюється в спеціально відведене для нього місце в корпусі. Ось, приміром, як розташовуються в системі DVD-ROM, dvd-привід і жорсткий диск. Жорсткий диск - в самому низу :)

Установка жорсткого диска


На фото обведені гвинти кріплення пристроїв. Дуже бажано, щоб кріпильні гвинти були розташовані по обох сторонах пристрою (для цього, природно, доведеться зняти бічну кришку також з протилежного боку системного блоку).

Надійне кріплення, насамперед, перешкоджає виникненню вібрації самого вінчестера в процесі його роботи (вібрація для працюючого жорсткого диска з його механічними рухомими елементами всередині - ДУЖЕ небажана!). Також при щільному контакті диска зі стінками корпусу останні виступають у ролі додаткового радіатора, відводячи виробляється вінчестером тепло.

На фото вище також видно, що жорсткий диск і DVD-ROM підключені до одного «IDE» каналу передачі даних (послідовно з'єднані одним "шлейфом" «IDE») і живляться від "Molex" роз'ємів блоку живлення.

На завершення хочу сказати пару слів про питання, що часто турбує новачків і звучить приблизно так: постійно блимає жорсткий диск або - "лампочка жорсткого диска" :) Ну, почнемо з того, що це не блимає лампочка а світлодіод, розташований па передній панелі системного блоку і підключений до материнської плати за допомогою кабелю з маркуванням коннектора «HDD LED».

Підключення індикації диска


«LED» позначає саме світлодіод. Саме ж його миготіння вказує на те, що до вінчестера йде звернення (він зайнятий операціями читання, переміщення або видалення інформації), вообщем - комп'ютер завис і працює :) По інтенсивності й частоті миготіння можна побічно визначити ступінь завантаженості Вашого жорсткого диска.

Бувають ситуації (особливо на старих комп'ютерах) коли індикатор на передній панелі не просто періодично блимає і світиться відносно недовго, але "горить" практично постійно протягом тривалого проміжку часу. При цьому будь-яка дія користувача супроводжується серйозними "гальмами" з боку операційної системи. Це - вірна ознака того, що комп'ютеру не вистачає оперативної пам'яті для рішення поставленої задачі і він змушений частина інформації з неї "скидати" на вінчестер в так званий "своп-файл" або - "файл підкачки".
