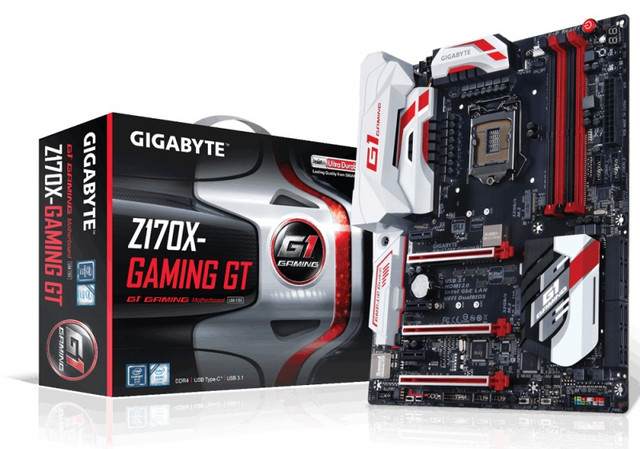

Огляд і тестування материнської плати Gigabyte GA-Z170X-Gaming GT

Упаковка і комплектація

Материнська плата Gigabyte GA-Z170X-Gaming GT запечатана у велику картонну чорно-біло-червону коробку з пластиковою ручкою для перенесення. На лицьовій стороні коробки наведено назву компанії-виробника, моделі материнської плати і список її ключових особливостей.

Традиційно більш інформативна зворотна сторона упаковки розповість покупцям про всіх високошвидкісних інтерфейси, реалізованих на платі, а також про звуковому тракті та інших апаратних інноваціях. У нижньому лівому куті наведені короткі специфікації.

Кришка на лицьовій стороні коробки є відкидний і відкриває вид на саму плату, яку, правда, через антистатичний пакет видно не дуже добре.

Наводимо ми і фото стікера з коробки з серійним номером плати та перерахуванням всіх ключових особливостей.

В комплект поставки Gigabyte GA-Z170X-Gaming GT входять чотири SATA-кабелі із засувками, заглушка на задню панель, з'єднувальний місток для SLI, заглушки для відеовиходів, колодки з коннекторами, наклейка з логотипом серії G1 і компакт-диск з драйверами і програмним забезпеченням.

Окрім цього, в комплект включені докладна і коротка інструкції по налаштуванню і експлуатації плати.

Надана нам на тести Gigabyte GA-Z170X-Gaming GT відноситься до версії 1.0 і випущена на Тайвані. На плату поширюється трирічна гарантія. Якщо у зарубіжних онлайн-магазинах GA-Z170X-Gaming GT можна придбати за ціною близько 300 доларів США, то в Росії на момент підготовки статті ціна була вищою ще приблизно на 90 доларів США (близько 25 500 рублів). Тобто це одна з найдорожчих плат на ринку серед моделей з набором логіки Intel Z170 Express, тому особливо цікаво, за що ж Gigabyte просить настільки значну суму?

Особливості конструкції

Gigabyte GA-Z170X-Gaming GT виконана у форм-факторі ATX, тобто має стандартні розміри 305 x 244 мм На текстоліті темного кольору розпаяні елементи, накриті переважно білими радіаторами з червоними написами і смужками, які разом з червоними PCI-Express-слотами і парою червоних слотів оперативної пам'яті створюють привабливий зовні контраст.

У той же час на звороті плати зазначити що-небудь цікаве з точки зору дизайну абсолютно неможливо, що, втім, цілком логічно, адже цю сторону, як правило, ніхто після установки не бачить.

На задню панель Gigabyte GA-Z170X-Gaming GT виведені (зліва направо): універсальний роз'єм PS/2, два порти USB 3.0, порти DisplayPort і HDMI, 2 порти USB 3.0/2.0; LAN-розетка RJ-45 (LAN2) і порт USB 3.1 Type-З; LAN-розетка RJ-45 (LAN1) і 2 порти USB 3.0/2.0; порт USB 3.1 Type-А; оптичний S/P-DIF-вихід і п'ять аудіо роз'ємів (Line In/Mic In, Line Out, Center/Subwoofer Speaker Out, Rear Speaker Out, Headphone/Speaker Out).

Відмінною і на даний момент унікальною особливістю інтерфейсній панелі Gigabyte GA-Z170X-Gaming GT є дуже гарна підсвітка. Виглядає вона приблизно так (на фото наведена панель іншої плати):

Дана підсвічування не тільки створює чарівний вигляд, але і приносить користь з практичної точки зору — спрощує підключення кабелів до роз'ємів в нічний час.

Всі роз'єми і коннектори на материнській платі можна подивитися на наступній схемі з інструкції по експлуатації.

Щоб детально вивчити всі компоненти друкованої плати Gigabyte GA-Z170X-Gaming GT, знімаємо з неї радіатори і декоративний пластиковий кожух.

Компонування плати Gigabyte можна назвати класичною, нічого явно кидається в очі і екстраординарного зовні не видно. Тим не менш плата дійсно вийшла в достатній мірі цікавою і незвичайною. Втім, про все по порядку.

Незважаючи на той факт, що багато виробників материнських плат на чіпсеті Intel Z170 Express не вважали за потрібне посилювати/захищати контакти процесорного роз'єму LGA1151, напылив на них-15 мкм шар золота, як це зроблено практично повсюдно на платах з роз'ємом LGA2011-v3, в Gigabyte не стали економити на цьому і покрили контакти роз'єму GA-Z170X-Gaming GT золотим напиленням.

Зрозуміло, практичну користь від цього переважна більшість користувачів або навіть оверклокерів майже напевно не відчують, однак таке ставлення виробника до своєї продукції не може не радувати. Як кажуть, дрібниця, а приємно! Додамо, що список сумісних з платою процесорів наведено на офіційній сторінці і включає в себе всі випускаються моделі Intel Skylake S.

На Gigabyte GA-Z170X-Gaming GT реалізована четырнадцатифазная система живлення процесора, у складі якої застосовані твердотільні конденсатори категорії Durable Black з надзвичайно низьким еквівалентним послідовним опором (ESR) і заявленим терміном служби при підвищених температурах не менше 10 000 годин.

За керування живленням процесора відповідають два PWM-контролера IR 35201 виробництва International Rectifier.

Чіпсет Intel Z170 Express накритий невеликим алюмінієвим радіатором, з яким контактує через термопрокладку.

Материнська плата Gigabyte оснащується чотирма слотами DIMM для оперативної пам'яті стандарту DDR4 з можливістю роботи у двоканальному режимі.

Згідно специфікаціям, на Gigabyte GA-Z170X-Gaming GT можна встановити чотири модулі пам'яті загальним об'ємом 64 Гбайт з частотами 3866(O. C.)/ 3733(O. C.)/ 3666(O. C.)/ 3600(O. C.)/ 3466(O. C.)/ 3400(O. C.)/ 3333(O. C.)/ 3300(O. C.)/ 3200(O. C.)/ 3000(O. C.)/ 2800(O. C.)/ 2666(O. C.)/ 2400(O. C.)/ 2133 МГц і підтримкою XMP-профілів (Extreme Memory Profile) версії 2.0. Ознайомитися зі списком офіційно підтримуваних модулів пам'яті можна на сторінці плати.

За керування живленням відповідають два контролера IR 3570A того ж виробника, що і у процесорних контролерів.

Для забезпечення живлення материнської плати Gigabyte на ній розпаяні стандартні 24-контактний і 8-контактний роз'єми, розміщені на своїх стандартних місцях.

Засувки на цих роз'ємах зорієнтовані назовні, так що відключати від них кабелі живлення повинно бути просто. Додаткових роз'ємів для живлення графічних карт на платі не передбачено.

Gigabyte GA-Z170X-Gaming GT має відразу шість слотів PCI Express 3.0.

Три червоних слоти, посилені додаткової оболонкою з алюмінію, фізично являють собою PCI Express x16 і підтримують мультипроцесорні технології, правда, зі всіма обмеженнями, що випливають із скромних ігрових можливостей чіпсету Intel Z170 Express. Ми маємо на увазі можливість роботи трьох відеокарт AMD або NVIDIA тільки в режимі x8/x8/х4, двох – в режимі x8/x8 і лише одного повноцінного x16. Додамо також, що при встановленні твердотільного накопичувача в роз'єм M. 2 третій слот PCI Express x16(x4) виявиться недоступним.

За перемикання ліній PCI Express між роз'ємами відповідають комутатори ASM1480 виробництва ASMedia Technology Inc.

Мабуть, тут же доречно буде сказати і ще про одну мікросхемі, пов'язаної з відеопідсистемою. Мова йде про MegaChips MCDP2800BB, за допомогою якої на платі реалізовано відеовихід HDMI версії 2.0.

Gigabyte GA-Z170X-Gaming GT оснащена відразу вісьмома портами SATA III з пропускною спроможністю 6 Гбіт/с, шість з яких реалізовані можливостями чіпсету.

Два додаткових порти реалізовані за допомогою контролера ASMedia ASM1061.

Крім цього, на платі можна підключити відразу три носія з інтерфейсом SATA Express третього покоління з пропускною здатністю до 16 Гбіт/с. Традиційно підтримується створення масивів рівнів RAID 0, RAID 1, RAID 5 і RAID 10, а також технології Intel Rapid Storage і Intel Smart Response, NCQ, AHCI і Hot Plug.

На додаток до цього на Gigabyte GA-Z170X-Gaming GT розпаяні два високошвидкісних роз'єму Ultra M. 2 з пропускною здатністю до 32 Гбайт/с кожен.

Тобто з двох накопичувачів формату M. 2 можна створити масив RAID рівня 0 або 1. Відзначимо, що плата Gigabyte дозволяє встановити накопичувачі типорозмірів 2242/2260/2280.

Мережевий інтерфейс на Gigabyte GA-Z170X-Gaming GT реалізовано відразу двома гігабітними контролерами. В першу чергу це Killer E2400 виробництва Rivet Networks.

Підтримка технології Advanced Stream Detect версії 2.0, за заявами розробників, дозволяє Killer E2400 на 50 % ефективніше знижувати затримки при передачі даних, що особливо важливо в мережевих іграх. Другим мережевим контролером є Intel i219V.

Як і у багатьох інших материнських плат на чіпсеті Intel Z170 Express, підтримка USB на Gigabyte GA-Z170X-Gaming GT реалізована як можливостями чіпсету, так і додатковими контролерами. За допомогою Intel Z170 Express підтримуються п'ять портів USB 3.0/2.0, виведені на задню панель, і чотири порти USB 2.0/1.1, підключаються до роз'ємів на платі. До плати можна додатково приєднати і чотири високошвидкісні порти USB 3.1/3.0/2.0, реалізованих за допомогою USB-хаба Renesas µPD720210.

Крім цього, є два порти USB 3.1/3.0/2.0 (Type-C і Type-А), виведені на задню панель і реалізовані контролером Intel Alpine Ridge з підтримкою інтерфейсу Thunderbolt 3 і пропускною спроможністю до 40 Гбіт/с:

Правда, для їх роботи задіюються 4 лінії PCI Express 3.0, настільки дефіцитні в Intel Z170 Express.

Відразу три мікросхеми виробництва ITE згруповані в одній зоні плати. Чіп IT8628E відповідає за управління вентиляторами, COM-портом і комбінованим роз'ємом PS/2, мініатюрний IT8792E – за моніторинг, а IT8951E – за фірмову технологію Gigabyte Q-Flash Plus (можливість прошивки BIOS з флешки без процесора).

Під стать іншим компонентам Gigabyte GA-Z170X-Gaming GT і звуковий тракт. Замість популярного Realtek ALC1150 плата оснащена ігровий аудіопідсистемою Creative SoundCore 3D з чотирьохядерним чіпом Creative, минимизирующим навантаження на центральний процесор.

Апаратно аудіотракт не тільки ізольований від інших компонентів материнської плати струмонепровідних смужкою текстоліту, але і має позолочені «аудіофільскі» конденсатори Nichicon Fine Gold Series, а також два операційних підсилювача TI Burr Brown OPA2134 (з можливістю заміни їх іншими).

Все це «щедро присмачене» фірмовим програмним забезпеченням Creative SBX PROSTUDIO Audio Suite, що дозволяє «підсилити загальне враження від перегляду фільмів, прослуховування музичних композицій і звукових спецефектів в іграх».

На верхньому правому краї плати розміщені п'ять кнопок і індикатор. Кнопками реалізована можливість включення плати, скидання, очищення CMOS, автоматичного розгону і включення якогось ECO (очевидно, мається на увазі активація режиму енергозбереження).

Ближче до верхнього торця модулів пам'яті можна виявити вісім пар точок для вимірювання напруг, що напевно буде корисно оверклокерам-екстремалам.

На нижній межі текстоліту плати розташовані цілком звичні коннектори: аудіороз'єми, COM-порт, додаткові USB-роз'єми, чотирьохконтактний роз'єм для вентилятора, майданчик контактів для кабелів до передньої панелі.

Крім цього, там же можна знайти два перемикача для посилення звуку і перемикачі BIOS. Також додамо, що на Gigabyte GA-Z170X-Gaming GT є п'ять роз'ємів для корпусних/процесорних вентиляторів з підтримкою широтно-імпульсної модуляції.

Відзначимо і досить прості радіатори для охолодження чіпсету та силових ланцюгів процесора.

Можливості UEFI BIOS

На Gigabyte GA-Z170X-Gaming GT встановлено відразу дві 128-Мбіт мікросхеми AMI UEFI BIOS з підтримкою технологій DualBIOS, Q-Flash Plus, SMBIOS 2.7 і ACPI 5.0. Оболонка з підтримкою режимів SD/HD/Full HD наділена багатомовним інтерфейсом, російська мова також підтримується. Перед тестуванням плати ми традиційно прошиваємо останню доступну на момент підготовки статті версію, якої на цей раз став BIOS F4 від 23 жовтня 2015 року.

При першому завантаженні відкривається вікно System Information з ключовою інформацією про параметри та компонентах системи.

Основним розділом BIOS є M. I. T., що містить шість підрозділів для налаштування розгону і параметрів моніторингу системи.

У першому підрозділі наводиться інформація про процесорі, поточної частотою кожного ядра, модулях пам'яті та їх таймінгах.

У підрозділі Advanced Frequency Settings можна налаштувати основні параметри розгону процесора і материнської плати, а також вибрати XMP-профіль роботи оперативної пам'яті.

«Провалюючись» далі в Advanced CPU Core Settings, користувач може надовго затриматися у налаштуваннях режимів роботи кожного ядра, пам'яті, функції енергозбереження та всіляких лімітах харчування.

Продовжить тему налаштувань процесора при розгоні підрозділ з функціями стабілізації напруг, де ключовий параметр, Loadline Calibration, має сім рівнів стабілізації напруги на ядрі CPU: Normal, Standard, Low, Medium, High, Turbo і Extreme.

Окремо варто відзначити два підрозділу з налаштуваннями напруги процесора і оперативної пам'яті.

Єдина незручність, яку ми помітили в BIOS Gigabyte GA-Z170X-Gaming GT в порівнянні з інтерфейсами материнських плат інших виробників, це те, що при виборі певних напружень не відображаються граничні межі і крок їх зміни.

Для поглибленої налаштування модулів пам'яті призначений підрозділ Advanced Memory Settings.

У свою чергу, в ньому є додатковий підрозділ з величезним числом таймінгів пам'яті, доступних для налаштування.

Слідом ідуть ще три вікна додаткових налаштувань, які навряд чи будуть потрібні навіть оверклокерам.

У невеликому підрозділі з іншими налаштуваннями M. I. T. можна задати швидкість роботи слотів PCI Express і включити якісь надзвичайно актуальні оптимізації під тестовий пакет 3DMark 2001.

Максимально інформативним і розділ моніторингу плати. Крім того, тут же можна налаштувати режими роботи вентиляторів, які підключаються до плати.

Простий і функціональний розділ BIOS Features.

Можливості налаштування периферійних пристроїв згруповані в однойменному розділі з декількома підрозділами BIOS.

Контролери материнської плати, що базуються на чіпсеті, можна включати і вимикати через розділ Chipset.

Налаштування режимів живлення плати виведені в спеціальний розділ BIOS.

З вбудованих в BIOS утиліт є лише Q-Flash для оновлення версії BIOS. Тому в даній платі Gigabyte GA-Z170X-Gaming GT виглядає блідіше конкурентів, наділили BIOS своїх плат цілим пакетом корисних і не дуже програм. Тим не менш до зручності роботи і стабільності BIOS цієї материнської плати серйозних претензій у нас немає, а один недолік ми позначили вище. Додамо, що на допомогу користувачам цієї плати Gigabyte пропонує цілий набір утиліт з пакету App Center, а також EasyTune для розгону і Ambient LED для налаштування кольору підсвічування.

Розгін і стабільність

Перевірка стабільності, оверклокерського потенціалу та продуктивності материнської плати Gigabyte GA-Z170X-Gaming GT була проведена в закритому корпусі системного блоку при кімнатній температурі близько 24-25 градусів Цельсія. Для оцінки її продуктивності ми порівняли її з нещодавно протестованою платформу на основі материнської плати ASRock Fatal1ty Z170 Gaming K6+. В результаті конфігурації складаються з наступних компонентів:

системні плати:

Gigabyte GA-Z170X-Gaming GT (Intel Z170 Express, LGA1151, BIOS F4 від 23.10.2015);

ASRock Fatal1ty Z170 Gaming K6+ (Intel Z170 Express, LGA1151, BIOS P1.60 від 25.09.2015);

процесор: Intel Core i7-6700K 4,0-4,2 ГГц (Skylake-S, R0, 1,25 В, 4 × 256 Кбайт L2, 8 Мбайт L3);

система охолодження CPU: Thermalright TRUE Spirit 140 (1 TY-140 1260 об/хв);

термоінтерфейс: ARCTIC MX-4;

відеокарта: Gigabyte GeForce GTX 950 OC 2 Гбайт 1102-1279/6612 МГц;

оперативна пам'ять: DDR4 4 × 4 Гбайт Corsair Vengeance LPX 2800 МГц (CMK16GX4M4A2800C16) (X. M. P. 2800 МГц, 16-18-18-36_2T, 1,2 В);

системний диск: Intel SSD 730 480GB (SATA-III, BIOS vL2010400);

диск для програм та ігор: Western Digital VelociRaptor (SATA-II 300 Гбайт, 10000 об/хв, 16 Мбайт, NCQ) в коробці Scythe Quiet Drive 3,5";

архівний диск: Samsung Ecogreen F4 HD204UI (SATA-II, 2 Тбайт, 5400 об/хв, 32 Мбайт, NCQ);

звукова карта: Auzen X-Fi HomeTheater HD;

корпус: Antec Twelve Hundred (передня стінка – три Noiseblocker NB-Multiframe S-Series MF12-S2 на 1020 об/хв; задня – два Noiseblocker NB-BlackSilentPRO PL-1 на 1020 об/хв; верхня – штатний 200-мм вентилятор на 400 об/хв);

панель управління і моніторингу: Zalman ZM-MFC3;

блок живлення: Corsair AX1500i Digital ATX (1500 Вт, 80 Plus Titanium), 140-мм вентилятор;

монітор: 27-дюймовий Samsung S27A850D (DVI-I, 2560 × 1440, 60 Гц).

Всі тести проводилися в операційній системі Microsoft Windows 7 Ultimate x64 SP1 з усіма критичними оновленнями і з установкою драйверів Intel Chipset Drivers 10.1.2.9 WHQL, Intel Management Engine Interface (MEI) 11.0.0.1168 WHQL, GeForce 355.98 WHQL і мережевих драйверів Intel версії 1.1.56.1572. Стабільність системи при розгоні ми перевіряли кількома спеціалізованими утилітами на чолі зі стрес-тестом LinX 0.6.5 AVX, а моніторинг здійснювався за допомогою HWiNFO64 версії 5.07-2670.

Специфікації плати Gigabyte ви вже бачили вище в таблиці, але ми доповнимо їх скріншотом з інформаційно-діагностичної програми AIDA64 Extreme.

При першому запуску плати Gigabyte GA-Z170X-Gaming GT в BIOS ми вибрали XMP-профіль для оперативної пам'яті і більше ніяких змін в налаштування не вносили. Плата стартувала в штатному режимі, не завищивши і не занизивши частоту процесора.

Перший тест Linpack на материнській платі при номінальних параметрах продемонстрував щадні температури процесора і стабільність системи.

Пікова температура найбільш гарячого ядра процесора не перевищила позначку 60 градусів Цельсія, що навіть нижче, ніж ми отримували з цим екземпляром процесора на інших материнських платах з чіпсетом Intel Z170 Express.

Першу спробу розгону Intel Core i7-6700K на Gigabyte GA-Z170X-Gaming GT можна відразу ж назвати вдалою, оскільки при множнику 46 він досить легко взяв частоту 4600 МГц при напрузі в BIOS 1,325, що нам вдалося поступово знизити до 1,310 Ст.

При такому розгоні навіть під Linpack процесор прогрівався до 78 градусів Цельсія, і це незважаючи на використання хоч і вельми непоганого, але скромний за нинішніми мірками кулера.

Однак на такому розгоні ми не зупинилися – наступною метою були 4700 МГц, яких вдалося досягти при напрузі 1,34 Ст.

Як бачимо, температура процесора в порівнянні з попереднім результатом підвищилася на 10 градусів Цельсія і досягла позначки 88 градусів, що вже близько до межі спрацьовування механізму термозахисту. Варто зазначити, що такої ж розгону цього примірника процесора ми досягали колись і на інших материнських платах, а більш високих частот вже не вдавалося досягти. По всій видимості, необхідно знімати теплорозподільник і змінювати термоінтерфейс на кристалі, а також одночасно використовувати більш ефективне охолодження.



А ось з розгоном по BCLK в Gigabyte GA-Z170X-Gaming GT не задалося. У той час як інші плати на Intel Z170 Express легко беруть позначку 200 або навіть 250 МГц, GA-Z170X-Gaming GT обмежилася скромною частотою 166 МГц. При цьому, як ми сьогодні з'ясували, апаратна складова плати у більш ніж достатня для найбільш жорстких режимів роботи, тому припустимо, що проблема порівняно низького розгону по BCLK криється в BIOS або в сумісності з конкретними модулями оперативної пам'яті. Втім, розгін процесорів Skylake-S по BCLK мінімально корисний з практичної точки зору, так що навряд чи цей недолік плати Gigabyte можна назвати серйозним.

Продуктивність

Порівняння нової плати Gigabyte GA-Z170X-Gaming GT по продуктивності ми проведемо з раніше протестованої платою ASRock Fatal1ty Z170 Gaming K6+, яка за результатами наших тестів продемонструвала найвищі показники серед всіх плат на чіпсеті Intel Z170 Express. На обох платах процесор тестувався тільки при розгоні до частоти 4700 МГц. Цього разу різниці між тестовими платформами не було взагалі ніякої, в тому числі не розрізнялися таймінги оперативної пам'яті та її обсяг.

Gigabyte GA-Z170X-Gaming GT Intel Core i7-6700K @4,7 ГГц DDR4 4 × 4 Гбайт 3,000 ГГц 16-18-18-39 CR2	ASRock Fatal1ty Z170 Gaming K6+ Intel Core i7-6700K @4,7 ГГц DDR4 4 × 4 Гбайт 3,000 ГГц 16-18-18-39 CR2
AIDA64 Extreme 5 memtest
WinRAR 5.30 beta 5
7-zip 15.08 beta
Fritz Chess Bench 4.3
TrueCrypt 7.2
x265 HD Benchmark 0.1.4
CINEBENCH R15 x64

Різниця в продуктивності між платами виявилася помітною лише в тесті пам'яті AIDA64 і тесті WinRAR. В обох цих бенчмарках Gigabyte GA-Z170X-Gaming GT трохи поступилася ASRock Fatal1ty Z170 Gaming K6+, але різниця виявилася абсолютно некритичною. В інших п'яти тестах продуктивність цих плат при розгоні процесора до 4700 МГц однакова.

Висновок

При нинішньому достатку материнських плат на чіпсеті Intel Z170 Express на ринку і дуже гострої конкуренції у всіх цінових діапазонах потрібно не просто бути однією з багатьох плат зі своєю фірмовою розфарбуванням, а запропонувати користувачам щось по-справжньому унікальне і особливе. І, на наш погляд, Gigabyte GA-Z170X-Gaming GT це вдалося: вона оснащена такими вигідно виділяють її нововведеннями, як три порти SATA Express, два Ultra M. 2 з можливістю роботи в режимах RAID, високоякісний звук Creative SoundCore 3D, підтримка високошвидкісного інтерфейсу Thunderbolt 3, підсвітка задній панелі, покриття золотом контактів процесорного роз'єму і посилені PCI-E слоти.

Не поступається GA-Z170X-Gaming GT однокласникам і в плані оснащеності «ігровими» мережевими інтерфейсами, швидкими USB 3.1, всілякими оверклокерськими фішками, включаючи точки для виміру напруг, а також кінцевої продуктивністю при розгоні. З недосконалостей GA-Z170X-Gaming GT можна відзначити відсутність в числі відеовиходів DVI-порту, який багато хто напевно вже вважають атавізмом, але комусь він досі знадобиться; деякі особливості BIOS, зазначені в процесі його вивчення; скромний розгін по BCLK і, як це ні дивно, високу вартість материнської плати. З останнім, на жаль, доведеться миритися, особливо російським покупцям, для яких різниця між рекомендованою та роздрібною вартістю плати дивно велика.
