Огляд материнської плати GIGABYTE X570 AORUS PRO: час збирати потужні ПК на Ryzen

Огляд материнської плати GIGABYTE X570 AORUS PRO: час збирати потужні ПК на Ryzen

В 2018 році за моїм авторством виходили огляди таких моделей, як B450 AORUS PRO і Z390 AORUS PRO. І знаєте що? В обох випадках ми мали справу з міцними «робочими конячками» — платами, які відмінно показували себе в системі координат «ціна — якість». Ось і героїня сьогоднішнього огляду — модель GIGABYTE X570 AORUS PRO — цілком вписується у зазначену категорію.

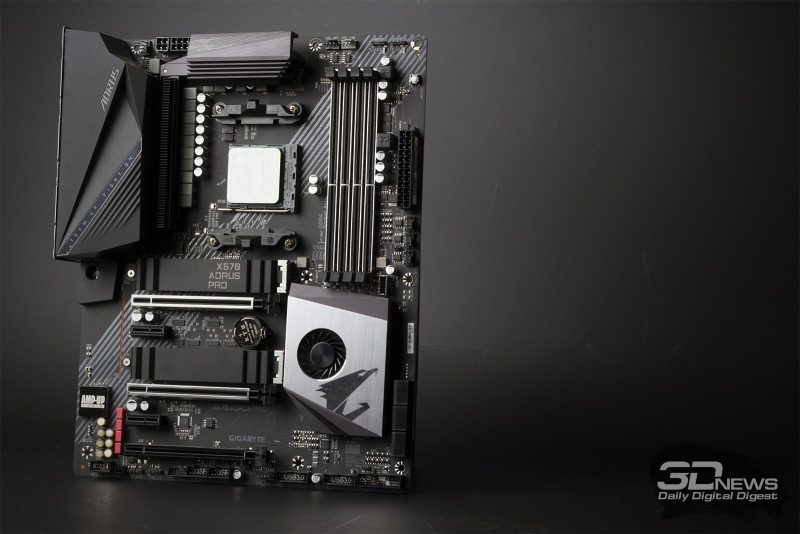

GIGABYTE X570 AORUS PRO

GIGABYTE X570 AORUS PRO

#Технічні характеристики і упаковка

На момент написання статті на офіційному сайті GIGABYTE значилося відразу дев'ять моделей материнських плат, що базуються на новому чіпсеті X570. При цьому X570 AORUS PRO існує в двох версіях — якщо вам потрібно пристрій з встановленим модулем бездротового зв'язку, то шукайте у продажу варіант під назвою X570 AORUS PRO WIFI. В іншому версії ідентичні. Основні технічні характеристики пристрою наведені в таблиці нижче.

GIGABYTE X570 AORUS PRO
Підтримувані процесори AMD Ryzen 3rd Generation
AMD Ryzen 2nd Generation
AMD Ryzen with Radeon Graphics Vega
Чіпсет AMD X570
Підсистема пам'яті 4 x DIMM, до 128 Гбайт DDR4-2133-4400 (OC), для Ryzen 2000 — до DDR4-3600 (OC)
Слоти розширення 3 x PCI Express x16
2 x PCI Express x1
Інтерфейси накопичувачів 1 × M 2 (Socket 3, 2242/2260/2280/22110) з підтримкою SATA 6 Гбіт/с і PCI Express x4
1 × M 2 (Socket 3, 2242/2260/2280/22110) з підтримкою SATA 6 Гбіт/с і PCI Express x4
6 x SATA 6 Гбіт/с
RAID 0, 1, 10
Локальна мережа Intel I219V, 10/100/1000 Мбіт/с
Аудіопідсистема Realtek ALC1220-VB 7.1 HD
Інтерфейси на задній панелі 1 × HDMI
1 x RJ-45
1 x оптичний S/PDIF
3 × USB 3.1 Gen1 Type A
1 × USB 3.1 Gen2 Type C
2 × USB 3.1 Gen2 Type A
4 × USB 2.0 Type A
5 × аудіо 3,5 мм
Форм-фактор ATX
Ціна 19 500 руб.

Одразу ж зазначу, що докладно про набір логіки X570 ви можете прочитати в статті «Огляд процесора AMD Ryzen 7 3700X: Zen 2 у всій красі», хоча далі по тексту обов'язково будуть вказані особливості нових плат для платформи AM4.

Пристрій упаковано в невелику, але яскраву картонну коробку. Упаковка має досить відомий вид, але головне — це, звичайно ж, її вміст. Крім самої плати, в ній знайшлося багато аксесуарів — як корисних, так і не дуже:

  • керівництво користувача;
  • стікер з логотипом AORUS;
  • диск з програмним забезпеченням і драйверами;
  • чотири SATA-кабелі;
  • гвинти для закріплення M. 2-накопичувачів;
  • подовжувач RGB-стрічки;
  • перехідник G Connector, полегшує підключення органів управління корпусу.

В цілому у нас є все необхідне для того, щоб відразу приступити до складання системного блоку.

#Дизайн і можливості

Отже, перед нами материнська плата форм-фактора ATX. При цьому виробник використовує повнорозмірну друковану плату, тобто її габарити складають 305 x 244 мм хто знає, чим загрожує застосування текстоліту меншої площі. Так, при закріпленні плати в корпусі її права частина буде прогинатися і може деформуватися при підключенні модулів оперативної пам'яті або основного блока живлення. У випадку з X570 AORUS PRO несподіваних «поворотів долі» такого роду статися не повинно.

GIGABYTE X570 AORUS PRO

GIGABYTE X570 AORUS PRO: п'ять роз'ємів PCI-E

Так як мова йде про форм-факторі ATX, то виробник може розмістити на платі до семи слотів розширення. Однак X570 AORUS PRO може похвалитися лише п'ятьма роз'ємами PCI Express. На фотографії вище ми бачимо, що частина місця посідають порти M. 2, необхідні для встановлення твердотільних накопичувачів. Що ж, горювати про це точно не варто.

Материнська плата підтримує такі технології, як AMD CrossFire (виробники заліза, як і ми з вами, все ще використовують цей термін, хоча він потихеньку відходить у минуле) і NVIDIA SLI. При підключенні двох дискретних пристроїв в слоти PCI Express x16 вони будуть працювати за схемою х8+х8. Якщо ви прочитали огляд Ryzen 7 3700X, то знаєте, що тепер мова йде про стандарт PCI Express 4.0. Природно, для цього знадобиться процесор сімейства Ryzen 3000 (тільки не G-версії, так як там використовується тепер вже застаріла архітектура Zen+). У разі застосування «каменів» Ryzen 2000 всі слоти розширення будуть працювати згідно стандарту під номером 3.0.

Третій порт PCI Express x16 завжди працює в режимі x4 — ці лінії забезпечуються безпосередньо чіпсетом. Вони так само — в залежності від покоління процесора Ryzen — будуть працювати з пропускною здатністю або стандарту 4.0 або 3.0. А ще на текстоліті X570 AORUS PRO розташовано два порти PCI Express x1 4.0/3.0.

На мій погляд, розташування слотів розширення в тестовій плати в цілому виявилося вдалим. По-перше, основний PEG-порт помітно віддалений від процесорного гнізда. У підсумку X570 AORUS PRO дозволить встановити будь-який, навіть самий великий повітряний кулер. Також ми без будь-яких проблем, не виймаючи відеокарту, можемо встановлювати модулі ОЗП.

По-друге, між основними PEG-портами пристойну відстань — таке, що ми зможемо об'єднати в SLI/CrossFire-масиви навіть відеокарти з трислотовими кулерами. Я вважаю, що в 99,9 % випадків в системі все ж буде використовуватися один графічний прискорювач, а тому з одним портом PCI Express x1 доведеться попрощатися. І ще один момент: відеокарта перекриє вентилятор системи охолодження чіпсету, а трехслотовый 3D-прискорювач — ще і нижче розпаяний слот M. 2.

Зверну вашу увагу, що основні PEG-порти, а також роз'єми DIMM армовані. Порти також мають додаткову фіксацію і збільшене число точок пайки на текстоліті. В цілому, за даними виробника, такі конструкторські рішення зміцнюють роз'єми в 1,7 рази при навантаженні на злам і в 3,2 рази при навантаженні на висмикування.

При установці СЖО NZXT KRAKEN X62 мені довелося розлучитися з одним слотом DIMM — найбільш близьким до процесорного роз'єму. Цей момент необхідно враховувати, якщо ви хочете зібрати систему з рідинною системою охолодження схожої конструкції (коли шланги «водянки» кріпляться до водоблоку праворуч) і якщо плануєте встановити в систему чотири модуля оперативної пам'яті.

На GIGABYTE X570 AORUS PRO розпаяно сім 4-пінових роз'ємів для підключення вентиляторів. Плата традиційно для продукції GIGABYTE дозволяє управляти крильчатками як з ШІМ, так і без неї (вентиляторів з 3-контактними коннекторами). Спасибі за це технології Smart Fan 5. Підтримується робота вентиляторів потужністю до 24 Вт. В цілому коннектори для «карлсонів» розташовані вдало. Я б тільки перемістив в бік процесорного гнізда роз'єм SYS_FAN5_PUMP, який знаходиться ближче всіх до 24-контактного порту живлення. Справа в тому, що, підключаючи до нього помпу необслуживаемой СЖО, не так-то просто заховати стирчить дріт. Все ж хочеться збирати красиві системні блоки.

А ось роз'єм SYS_FAN6_PUMP розташований вдало. Він стане в нагоді вам, якщо ви зберетеся встановити в ПК повноцінну кастомний «водянку». В Tower-корпусі, як правило, резервуар з холодоагентом і помпою кріпиться в передній його частині.

До речі, про красу. У правій верхній частині X570 AORUS PRO є відразу два порти для підключення світлодіодних стрічок: один призначений для 12-вольтового RGB-аксесуара, другий — для 5-вольтової адресної стрічки. Точно така ж «солодка парочка» розпаяна і в нижній частині друкованої плати. Ще один 12-вольта роз'єм розташований поруч з гніздом AM4. До нього підключається підсвічування кулера.

На самій платі підсвічуються лівий край, а також невелика смужка на пластиковому кожусі. Зазначу, що за допомогою функції RGB Fusion 2.0 у користувача є можливість встановлювати 11 режимів світіння.

Дискова підсистема налічує шість портів SATA 6 Гбіт/с і два M. 2-слоти. Тепер вони ніяк не ділять пропускну спроможність один з одним. Основний M. 2-роз'єм дозволяє встановити SSD типорозмірів 2242, 2260, 2280 і 22110. Підтримується робота як у режимі SATA, так і в режимі PCI Express. При другому варіанті задіюються процесорні лінії: у випадку з Ryzen 3000 мова йде про стандарт 4.0, у випадку з Ryzen 2000 — про 3.0. Другий слот M. 2 має такі ж характеристики, але тільки в даному випадку лінії PCI Express йдуть від чіпсету.

На мій погляд, основний M. 2-порт розташований вдало. Він не буде прикритий відеокартою, і при використанні повітряного процесорного кулера встановлений в цей роз'єм SSD буде додатково охолоджуватися. А ось додатковий M. 2, як мені здається, краще було розпаювати нижче другого PEG-порту — поруч з PCI Express x1 і чіпсетом. При такій компоновці твердотільний накопичувач не буде (навіть частково) накритий відеокартою, якщо в системі використовується всього один прискорювач графіки. Можна сміливо стверджувати, що епоха NVMe-накопичувачів настала в повній мірі — отже, наявність в ПК відразу двох M. 2 SSD не виглядає як щось дивовижне.

GIGABYTE X570 AORUS PRO оснащена якісним гігабітним мережним контролером Intel I219-V і звуковим чіпом Realtek ALC1220-VB. Аудіокодек має співвідношення «сигнал — шум» 120 дБ і інтелектуальний підсилювач, який автоматично визначає повний опір підключених навушників. Виробник окремо відзначає, що новий контролер дозволяє якісно передавати в Мережу голос з мікрофону, підключеного до 3,5-мм роз'єму на передній або задній панелі. До того ж тракт оснащений спеціальними конденсаторами WIMA FKP2. Тут ми бачимо повне копіювання звукової підсистеми, використовуваної в AORUS B450 PRO.

На I/O-панелі GigX570 AORUS PRO ви знайдете відразу два порти USB 3.1 Gen2 A-типу і ще один такий же, але C-типу. Ще три USB-роз'єму задовольняють стандарту 3.1 Gen1, а ще чотири — 2.0. З відеовиходів є тільки HDMI. Інше місце на задній панелі займають RJ-45, оптичний S/PDIF-вихід і п'ять 3,5-мм міні-джеків.

Що стосується внутрішніх I/O-портів X570 AORUS PRO, то по краях PCB пристрою розпаяні один USB 3.1 Gen2, два USB 3.1 Gen1, два USB 2.0, TPM і F-аудіо.

З приємних дрібниць відзначу наявність на платі кнопки Q-Flash, за допомогою якої BIOS матплати можна оновити, навіть не включаючи комп'ютер.



Згідно з даними виробника, конвертер харчування X570 AORUS PRO налічує 12+2 фази — звучить вражаюче, погодьтеся. Керує лініями VRM ШІМ-контролер Infineon IR35201, який, як відомо, працює за схемою 6+2. Це означає, що в реальності підсистема живлення X570 AORUS PRO, яка відповідає за роботу обчислювальних ядер, має шість фаз — просто вони здвоєні (на оборотній стороні ми бачимо ШІМ-дублери Infineon IR3599). До складу кожного такого каналу входять по дві котушки індуктивності та по два польових транзистора Infineon IR3553, кожен з яких витримує навантаження до 40 А. Кожна з двох фаз, що відповідають за роботу SoC-компонентів процесора, складається з одного дроселя і чотирьох мосфетів ON Semiconductor — по два транзистора 4C10N і 4C06N.

В цілому конвертер харчування X570 AORUS PRO вселяє довіру. До того ж польові транзистори в ньому охолоджуються двома великими алюмінієвими радіаторами, сполученими мідної теплотрубкой. Детально про ефективність роботи конвертера живлення цієї плати я розповім у другій частині огляду.

Зверніть увагу, що чіпсет пристрою охолоджується активним кулером. Будемо звикати до такого стану справ, адже в багатьох X570-материнках використовується подібна система охолодження. Справа в тому, що рівень тепловиділення набору логіки досягає 14 Вт. Як відомо, AMD, по суті, використовує кілька модифікований I/O-чиплет, який застосовується в серверних процесорах EPYC Rome. Він проводиться по 14-нанометровому техпроцесу і, як бачите, потребує активного охолодження.

Я уже отмечал, что в ряде случаев вентилятор чипсетного кулера будет накрыт видеокартой. Это приводит к тому, что чипсет, если использовать температурные датчики самой платы, нагревается до 55-60 градусов Цельсия. Сам вентилятор работает довольно шумно только в момент включения компьютера, а затем проходит несколько секунд — и его перестает быть слышно.

Звичайно ж, з часом крильчатка заб'ється пилом і, можливо, почне видавати сторонні звуки. Однак треба розуміти, що за «гігієну» системного блоку цілком і повністю відповідає його власник — не лінуйтеся як можна частіше чистити комп'ютер від пилу.
