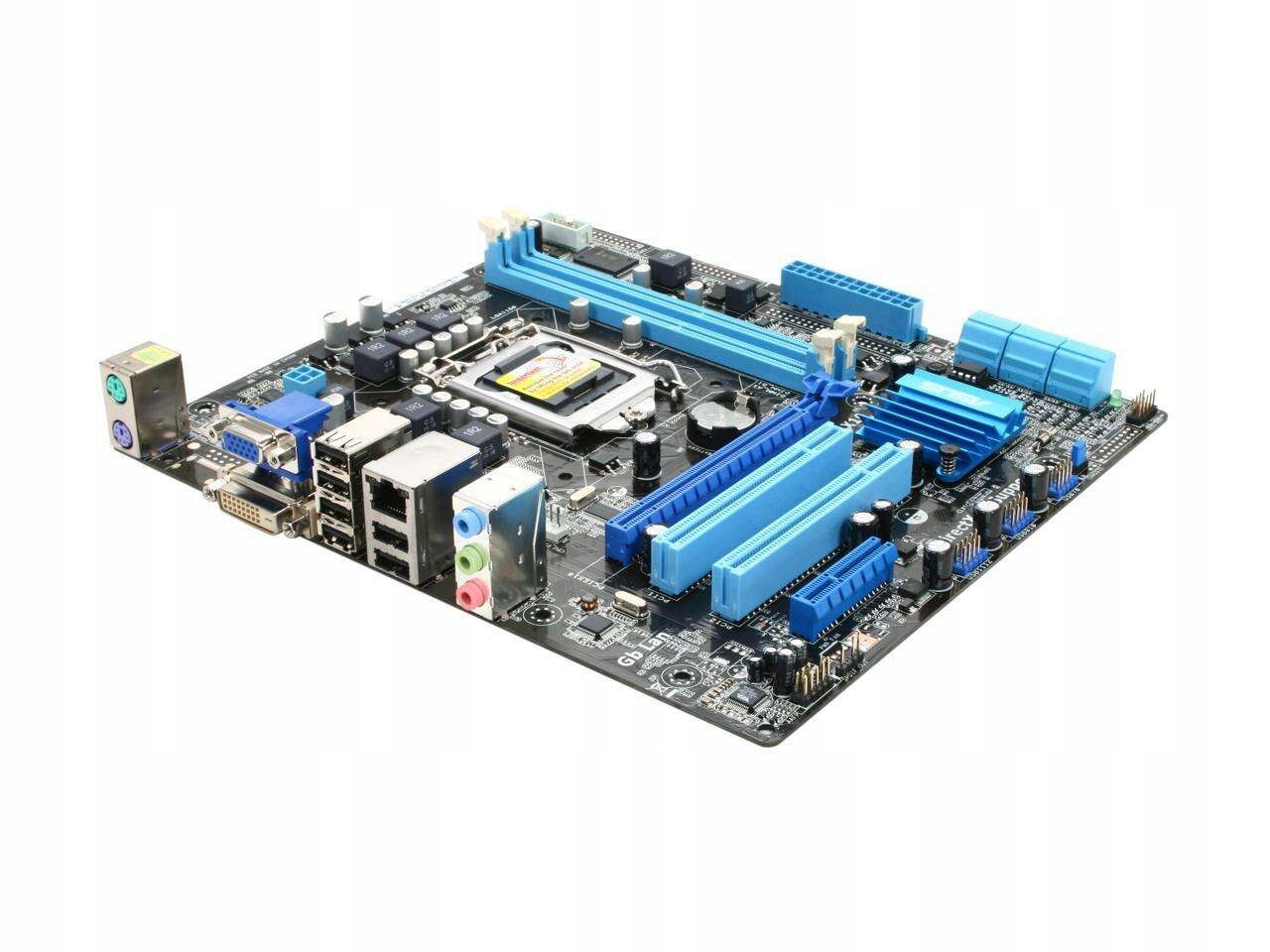

Материнська плата Asus P7H55-M/SI, Intel H55, PCI-E x16, DDR3, mATX s1156 БВ

Материнська плата Asus P7H55-M/SI була випущена компанією Asus і призначена для користувачів, які шукають надійне рішення для складання систем середнього класу на платформі Intel. Ця плата побудована на основі чипсету Intel H55, який підтримує процесори сімейства Intel Core першого покоління, такі як Core i3, Core i5 та Core i7, що використовують сокет LGA 1156. Давайте розглянемо основні характеристики, можливості та призначення цієї материнської плати детальніше.

Основні характеристики та підтримка процесорів

Asus P7H55-M/SI підтримує процесори Intel Core i3, i5 і i7 першого покоління з сокетом LGA 1156, такі як Clarkdale і Lynnfield. Ці процесори мають інтегроване графічне ядро, що дозволяє використовувати вбудоване в процесор відеоядро для відображення графіки без необхідності встановлення окремої відеокарти. Чипсет Intel H55, на якому базується плата, підтримує цю функціональність, що робить плату придатною для офісних і домашніх ПК з мінімальними вимогами до графіки.

Підтримка процесорів першого покоління Core i7 (наприклад, моделі i7-870) забезпечує високий рівень продуктивності. Проте слід зазначити, що ця плата не підтримує розгін процесорів, оскільки H55 не призначений для цього. Для користувачів, які бажають використовувати функції розгону, варто розглядати плати на базі чипсетів P55 або вище.

Підтримка оперативної пам'яті

Asus P7H55-M/SI оснащена чотирма слотами для модулів пам'яті DDR3, що дозволяє встановити до 16 ГБ оперативної пам'яті. Підтримуються модулі DDR3 з частотою 1066/1333 МГц, що є достатнім для більшості завдань, пов'язаних з офісною роботою, мультимедіа та іграми середнього рівня. Плата підтримує двоканальний режим роботи пам'яті, що підвищує пропускну здатність і продуктивність системи в цілому.

Хоча підтримка пам'яті обмежується стандартом DDR3, це все ж забезпечує достатню пропускну здатність для більшості застосунків того часу. Можливість встановлення до 16 ГБ оперативної пам'яті робить цю плату придатною для більш ресурсомістких завдань, таких як редагування відео або робота з великими обсягами даних.

Графічні можливості та слоти розширення

Asus P7H55-M/SI підтримує інтегроване графічне ядро процесорів Intel, що дозволяє використовувати материнську плату без встановлення дискретної відеокарти. На задній панелі плати передбачені відеовиходи DVI та VGA, що забезпечує сумісність як із сучасними, так і з застарілими моніторами.

Однак для користувачів, яким потрібна більш висока графічна продуктивність, плата оснащена одним слотом PCI Express 2.0 x16, який дозволяє встановити дискретну відеокарту. Це особливо корисно для геймерів та професіоналів, які працюють із графікою чи відео. Також присутні слоти PCI Express x1 і PCI для встановлення додаткових карт розширення, таких як звукові карти, мережеві адаптери та інші пристрої.

Підключення пристроїв зберігання даних та периферії

Материнська плата Asus P7H55-M/SI оснащена шістьма портами SATA II з пропускною здатністю 3 Гбіт/с, що забезпечує підключення до шести пристроїв зберігання даних, таких як жорсткі диски та SSD. Підтримка режимів RAID 0, 1, 5 і 10 дозволяє користувачам налаштувати масиви для підвищення продуктивності або надійності даних. Плата також має один інтерфейс PATA (IDE), що забезпечує сумісність із більш старими пристроями, такими як оптичні приводи та жорсткі диски, які використовують цей стандарт.

Для підключення периферійних пристроїв плата обладнана низкою інтерфейсів на задній панелі, включаючи вісім портів USB 2.0, один мережевий порт RJ-45, три аудіовиходи та інші. Внутрішні роз'єми плати також дозволяють підключити додаткові USB-порти та пристрої, такі як кардрідери або передню панель корпусу з USB-виходами.

Аудіо та мережа

Asus P7H55-M/SI оснащена вбудованим аудіокодеком Realtek ALC887, який підтримує 8-канальний звук високої чіткості. Це робить плату придатною для створення мультимедійних систем або домашнього кінотеатру, забезпечуючи якісний звуковий супровід фільмів, ігор і музики. Однак для аудіофілів або професіоналів, які працюють з аудіоконтентом, може знадобитися встановлення окремої звукової карти для отримання більш високої якості звуку.

Вбудований мережевий контролер Realtek RTL8112L забезпечує гігабітне з'єднання Ethernet, що дозволяє використовувати плату в мережах з високою пропускною здатністю. Це особливо корисно для користувачів, які працюють із великими обсягами даних або використовують інтернет-сервіси з високим споживанням трафіку.

Додаткові функції та технології

Asus P7H55-M/SI підтримує низку фірмових технологій Asus, спрямованих на покращення продуктивності та зручності використання. Серед них:

1. Asus EPU (Energy Processing Unit) - технологія управління енергоспоживанням, яка автоматично регулює подачу живлення на компоненти системи залежно від навантаження, знижуючи тим самим енергоспоживання та тепловиділення.

2. Asus TurboV - утиліта для тонкого налаштування системи та покращення продуктивності. Хоча розгін процесорів на цій платі не підтримується, утиліта може бути корисною для налаштування параметрів пам'яті та інших компонентів.

3. Asus Q-Fan - система управління вентиляторами, яка автоматично регулює швидкість обертання вентиляторів залежно від температури компонентів системи, забезпечуючи тиху та ефективну роботу ПК.

4. Asus CrashFree BIOS 3 - технологія відновлення BIOS з резервної копії, яка дозволяє користувачу відновити працездатність системи у разі збою оновлення BIOS.

5. Asus EZ Flash 2 - утиліта для оновлення BIOS з використанням USB-накопичувача без необхідності завантаження операційної системи, що робить процес оновлення більш зручним та безпечним.

Дизайн і конструкція

Asus P7H55-M/SI виконана у форм-факторі Micro-ATX, що робить її компактним і зручним рішенням для складання систем у невеликих корпусах. Незважаючи на компактні розміри, плата має всі необхідні роз'єми та функції для створення повноцінної системи.

Розташування роз'ємів на платі виконано таким чином, щоб забезпечити зручність підключення компонентів і кабелів. Наприклад, роз'єми живлення розташовані у зручних місцях для мінімізації перетинів кабелів, що сприяє покращенню циркуляції повітря всередині корпусу.

Висновок

Материнська плата Asus P7H55-M/SI є збалансованим рішенням для складання ПК на базі процесорів Intel Core першого покоління.
